JF2-126型脱落电连接器
JF2-126芯脱落电连接器适用于战略战术武器系统、航天运载系统级间与地面设备之间的电气线路连接和自动疏散,以及类似需要自动疏散的场合。连接方法为手轮式,疏散方法为电磁解锁和机械解锁,瞬间强制疏散。
使用情况条件
● 事情温度 -55℃~100℃ 电磁疏散 DC 28±3V
● 相对湿度 40±2℃时相对湿度90%~95% 疏散时间≤0.2s
● 事情气压 101.3kPa~6.67Pa 机械寿命 300次
● 正弦振动 10~2000Hz 加速度147m/s² 执行标准 QJ1796A-1998《疏散(脱落)
● 攻击 加速度 980 m/s² 电连接器通用规范》
● 加速度 加速度245m/s²
注:插合状态下,上述3项加速度值减半。

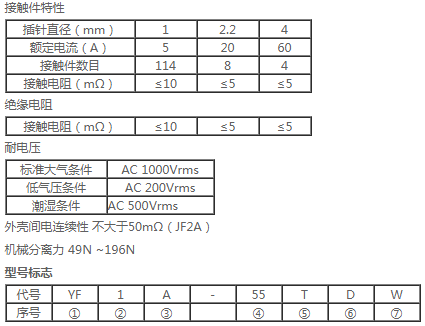

主要特征:
①矩形脱落电连接器
②设计序号
③类又名: A-具备外壳间电连接器性性能,无此性能不标注
④芯数: 126
⑤电连接器类别: T-插头,Z1-单层插座,Z2-双层插座
⑥D-电磁疏散插头,手动疏散插头不标注
⑦插头电缆罩出线口形式: W-弯式,直式不标注
①矩形脱落电连接器
②设计序号
③类又名: A-具备外壳间电连接器性性能,无此性能不标注
④芯数:126
⑤电连接器类别: T-插头,Z1-单层插座,Z2-双层插座
⑥D-电磁疏散插头,手动疏散插头不标注
⑦插头电缆罩出线口形式: W-弯式,直式不标注

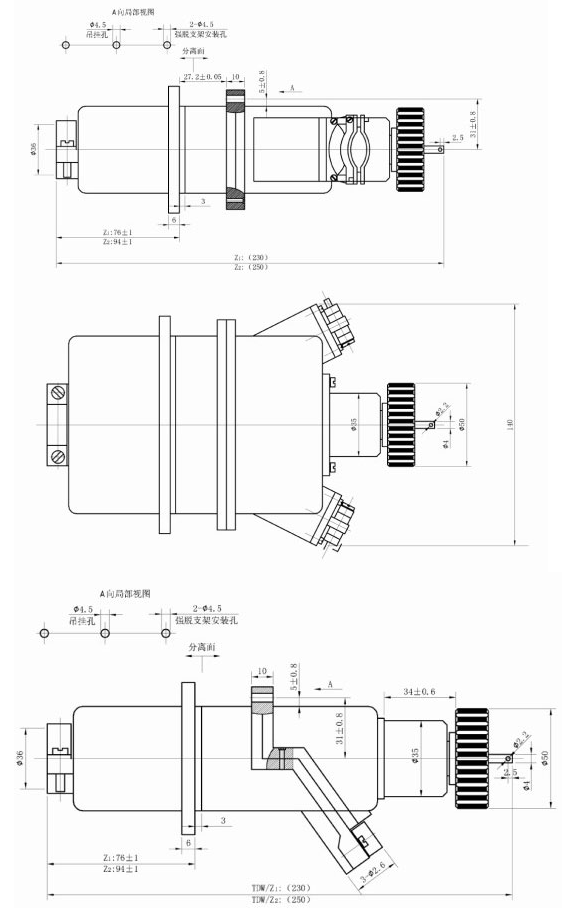

外型及装置尺寸:
