EDFA掺铒光纤放大器是什么?

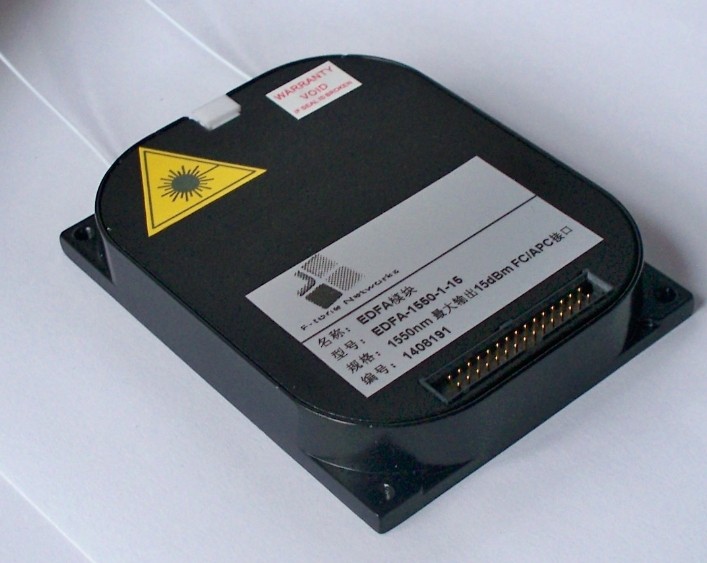

EDFA

光纤放大器是光纤通信系统对光信号直接进行放大的光放大器件。 在使用光纤的通信系统中,不需将光信号转换为电信号,直接对光信号进行放大的一种技术。掺铒光纤放大器(EDFA,即在信号通过的纤芯中掺入了铒离子 Er3 + 的光信号放大器)是英国南安普顿大学和日本东北大学首先研制乐成的光放大器,它是光纤通信中最伟大的发明之一。掺铒光纤是在石英光纤中掺入了少量的稀土元 素铒(Er)离子的光纤,它是掺铒光纤放大器的焦点。从20世纪80年代后期开始,掺铒光纤放大器的研究事情不绝取得重大的突破。WDM技术、极大地增加 了光纤通信的容量。成为目今光纤通信中应用最广的光放大器件。
石 英光纤掺稀土元素(如Nd、Er、Pr、Tm等)后可组成多能级的激光系统,在泵浦光作用下使输入信号光直接放大。提供合适的反响后则组成光纤激光器。掺 Nd光纤放大器的事情波长为1060nm及1330nm,由于偏离 光纤通信最佳宿口及其他一些原因,其生长及应用受到限制。EDFA及PDFA的事情波长划分处于光纤通信的最低损耗(1550nm)及零色散波长 (1300nm)窗口,TDFA事情在S波段,都很是适合于光纤通信系统应用。尤其是EDFA,生长最为迅速,已实用化。
在 掺铒光纤生长的基础上,不绝泛起许多新型光纤放大器,例如,以掺铒光纤为基础的双带光纤放大器(DBFA),是一 种宽带的光放大器,宽带险些可以笼罩整个波分复用(WDM)带宽。类似的产品另有超宽带光放大器(UWOA),它的笼罩带宽可对单根光纤中多达100路波 长信道进行放大。

EDFA的原理

EDFA 的基本结构,它主要由有源媒质(几十米左右长的掺饵石英光纤,芯径3-5微米,掺杂浓度(25-1000)x10-6)、泵浦光源(990或1480nm LD)、光耦合器及光隔离器等组成。信号光与泵浦光在铒光纤内可以在同一偏向(同向泵浦)、相反偏向(反向泵浦)或两个偏向(双 向泵浦)流传。当信号光与泵光同时注入到铒光纤中时,铒离子在泵光作用下引发到高能级上,三能级系统),并很快衰变到亚稳态能级上,在入射信号光作用下回 到基态时发射对应于信号光的光子,使信号获得放大。其放大的自发发射(ASE)谱,带宽很大(达20-40nm),且有两个峰值,划分对应于1530nm 和1550nm。
EDFA的主要优点是增益高、带宽大、输出功率高、泵浦效率高、插入损耗低、对偏振态不敏感等。
掺 铒光纤放大器的事情原理 掺铒光纤放大器主要是由一段掺铒光纤(长约10-30m)和泵浦光源组成。其事情原理是:掺铒光纤在泵浦光源(波长980nm或1480nm)的作 用下爆发受激辐射,并且所辐射的光随着输入光信号的变革而变革,这就相当于对输入光信号进行了放大。研究标明,掺铒光纤放大器通?苫竦15-40db的 增益,中继距离可以在原来的基础上提高100km以上。那么,人们不禁要问:科学家们为什么会想到在光纤放大器中利用掺杂铒元素来提高光波的强度呢?我们 知道,铒是稀土元素的一种,而稀土元素又有其特殊的结构特点。恒久以来,人们就一直利用在光学器件中掺杂稀土元素的要领,来改善光学器件的性能,所以这并 不是一个偶然的因素。另外,为什么泵浦光源的波长选在980nm或1480nm呢?其实,泵浦光源的波长可以是520nm、650nm、980nm、和 1480nm,但实践证明波长1480nm的泵浦光源激光效率最高,次之是波长980nm的泵浦光源。


物理结构

掺 铒光纤放大器基本结构。在输入端和输出端各有一个隔离器,目的是使光信号单向传输。泵浦激器波长为980nm或1480nm,用于提供能量。耦合器的 作用是把输入光信号和泵浦光耦合进掺铒光纤中,通过掺铒光纤作用把泵浦光的能量转移到输入光信号中,实现输入光信号的能量放大。实际使用的掺铒光纤放大器 为了获得较大的输出光功率,同时又具有较低的噪声指数等其他参数,接纳两个或多个泵浦源的结构,中间加上隔离器进行相互隔离。为了获得较宽较平坦的增益曲 线,还加入了增益平坦滤波器。

优点
1.掺铒光纤的放大区域恰好与单模光纤的最低损耗区域相重合。那么,被掺铒光纤放大器放大的光在光纤中的传输损耗小,能传输比较远的距离。
2.对数字信号的花样及数据率“透明”。
3.放大频带宽,能在同一根光纤中传输几十甚至上百个信道。
4.噪声指数低,接近量子极限,意味着可级联多个放大器。
5.增益饱和的恢复时间长,各个信道间的串扰极小。


分类

1.功率放大器(booster-Amplifier),处于合波器之后,用于对合波以后的多个波长信号进行功率提升,然后再进行传输,由于合波后的信号功率一般都比较大,所以,对一功率放大器的噪声指数、增益要求并不是很高,但要求放大后,有比较大的输出功率。
2.线路放大器(Line-Amplifier),处于功率放大器之后,用于周期性地赔偿线路传输损耗,一般要求比较小的噪声指数,较大的输出光功率。
3.前置放大器(Pre-Amplifier),处于分波器之前,线路放大器之后,用于信号放大,提高接收机的灵敏度(在光信噪比(OSNR)满足要求情况下,较大的输入功率可以压制接收机自己的噪声,提高接收灵敏度),要求噪声指数很小,对输出功率没有太大的要求。


实际应用

掺铒光纤放大器在通例光纤数字通信系统中应用,可以省去大宗的光中继机,并且中继距离也大为增加,这关于远程光缆干线系统具有重要意义。其主要应用包括:
1、 可作光距离放大器。古板的电子光纤中继器有许多局限性。如,数字信号和模拟信号相互转换时,中继器要作相应的改 变;设备由低速率改酿成高速率时,中继器要随之更换;只有传输同一波长的光信号,且结构庞大、价格腾贵,等等。掺铒光纤放大器则克服了这些缺点,不但不必 随信号方法的改变而改变,并且设备扩容或用于光波分复用时,也无需更换。
2、可作光发送机的后置放大器及光接收机的前置放大器。作光发送机的后置放大器时,可将激光器的发送功率从0db提高到+10db。作光接收机的前置放大器时,其灵敏度也可大大提高。因此,只需在线路上设1-2个掺铒放大器,其信号传输距离即可提高100-200km。
别的,掺铒光纤放大器待解决的问题
掺铒光纤放大器的奇特优越性已被世人所公认,并且获得越来越广泛的应用。可是,掺铒光纤放大器也保存着一定的局限性。好比,在长距离通信中不可上下话路、各站业务联系比较困难、未便于查找故障、泵浦光源寿命不长,随着光纤通信技术的不绝进步,这些问题将会获得完满的解决。
