XC系列及派生系列电连接器附件

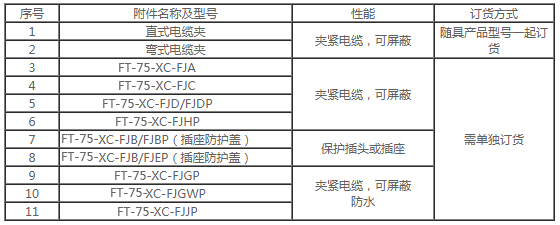

XC系列电连接器除插座、插头已配直式屏蔽帽及直式弯式电缆夹外,为了扩大XC系列电连接器的使用规模,便当用户,还配有下列专用附件,可供使用单位选择。
用户在选用本附件时请充分考虑以下几点说明: 屏蔽外壳有多种镀层方法可供选择: 镀锌彩虹或军绿色钝化、化学镀镍及镀镉等;非屏蔽外壳仅有一种镀层方法: 阳极化着色后喷漆;屏蔽壳体具有防电磁滋扰功效、选择附件时请考虑装置位置的限制,并凭据实际要求选用差别结构的附件、应凭据电缆直径选用本附件。

订货说明：
● 所选购电缆附件型号可写在想配套的产品型号后,并在中间标上“+”号。例: 带附件的插座FT-75-XC30F30ZP+FT-75-FJC;带附件的插头FT-75-XC30F30ZP+FT-75-FJDP
● 如果单独订购某种型号电缆附件,需写出适配壳体号及电缆件型号。例: 附件FT-75-XC30－－FT-75-FJDP

关于屏蔽镀层的附件,均以镀锌彩虹色钝化为基本型号,若要改变产品镀层,可在基本型号中的最后一个字母后加数字下标来体现,我们划定:
◆ 化学镀镍产品加数字下标“1”            ◆ 镀锌军绿色钝化产品加数字下标“3”
◆ FT-75XC-FJBP-01为镀锌彩色钝化; ◆ FT-75XC-FJBP1-01为化学镀镍产品
◆ FT-75XC-GJBP3-01为镀锌军绿色钝化产品;
◆ 插座、插头防护盖附件

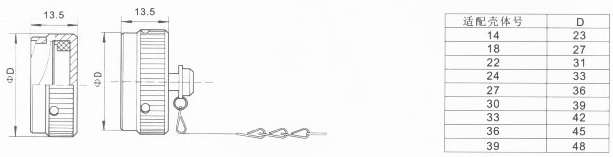

◆ 插座、插头防护盖附件（分为两种内容）
不带匙链: 非屏蔽镀层FT-75XC-FJB、屏蔽镀层FT-75XC-FJBP
带匙链: 非屏蔽镀层FT-75XC-FJB-01、屏蔽镀层FT-75XC-FJBP－01
 该附件可使用插座拥有防湿润、防盐雾、防霉菌、防淋雨的能力

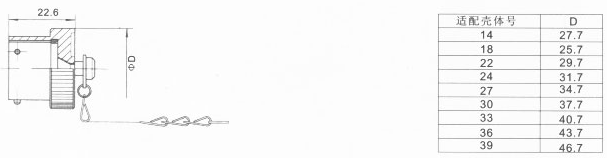

◆ 插头防护盖附件FT-75XC-FJEP
该附件可使插座拥有防湿润、防盐雾、防霉菌、防淋雨的能力

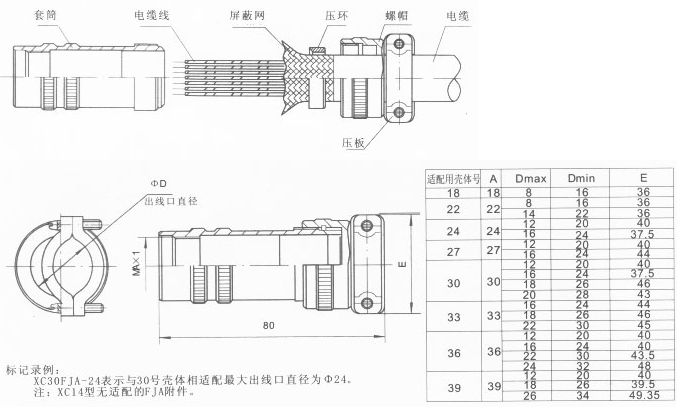

◆ 普通电缆附件: FT-75XC－FJA屏蔽电缆附件
该附件用于带有屏蔽网的屏蔽电缆的夹紧仅适用于屏蔽电连接器,要求有较大的空间。电缆的屏蔽网夹在套筒与压环之前,通过螺帽上紧,使屏蔽 网与套筒紧紧连在一起,起到屏蔽作用。同时电缆通过压板夹紧,可使电缆与连接器连接处不受力。

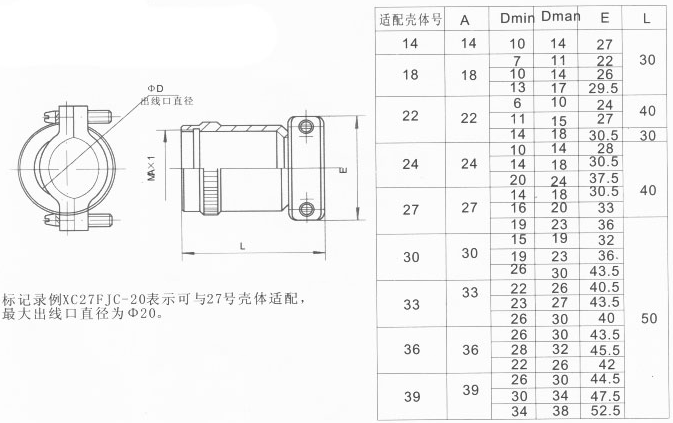

◆ FT-75XC－FJC屏蔽电缆附件

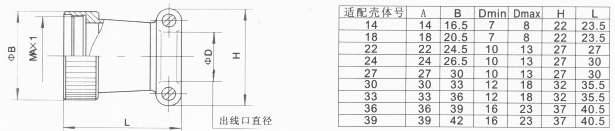

FT-75XC－FJD非屏蔽，XC－FJDP屏蔽电缆附件

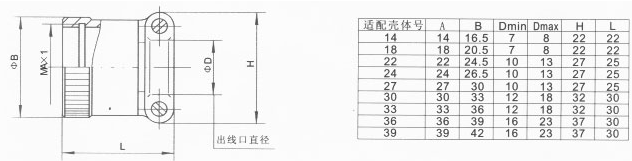

FT-75XC-FJHP屏蔽电缆附件，该附件是目前装置空间最小的电缆夹紧附件
