Y50系列圆形电连接器

Y50系列圆形电连接器

0.0/5 rating (0 votes)

Description

Y50系列圆形电连接器

本系列产品包括公制、英制、电源三大类连接器 。均为内螺旋槽卡销锁紧式 。具有快捷连接与疏散,体积小重量轻、密封性能好,抗拉性能优之特点 。插头缆罩有七种装置方法,壳体分屏蔽与非屏蔽,电缆引出有直式和弯式,端接方法为焊接式 。品种多,规格全 。均参照GJB101A-97,GJB598A-96,MIL-C-26482等标准的要求 。适用于战略、战术系统,野外作业等电讯号、电能的连接 。
Y50X系列电连接器简介: Y50X系列电连接器是Y50系列中公制类的电连接器,切合GJB101A-97标准的要求 。



主要技术性能
情况性能:
● 事情温度: 55℃~+125℃
● 相对湿度: 40℃时达95%
● 事情高度: 海拔30000m
● 振动:频率10Hz~2000Hz加速度196m/s²
● 恒加速度: 490m/s²
● 密封性: 耐压0.2MPa
● 防盐雾、防湿润、防霉菌性能等,切合GJB101A-97标准要求 。

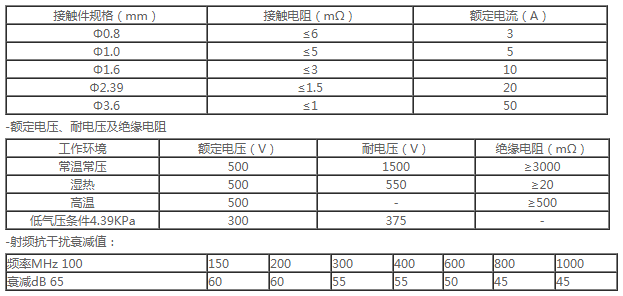

 电气性能-接触电阻及额定电流:

67

 外壳电连接性: 非屏蔽≤200 mΩ,屏蔽≤5 mΩ

 机械性能:
◆ 壳体: 高强度铝合金质料不锈钢
◆ 非屏蔽镀层: 阳极氧化着色
◆ 屏蔽镀层: 镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
◆ 绝缘体: 耐热热塑性质料
◆ 接触件: 铜合金质料外貌镀金
◆ 机械寿命: 500次

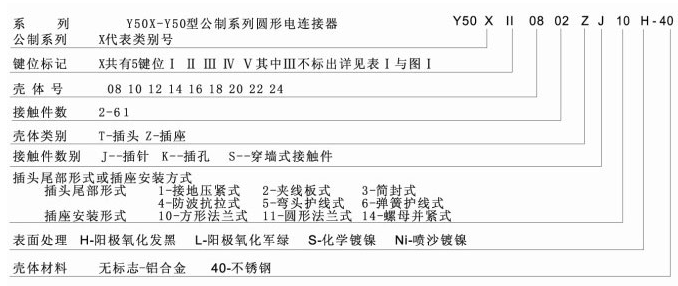

 标记、代号及意义:

68

类又名形式表:

69

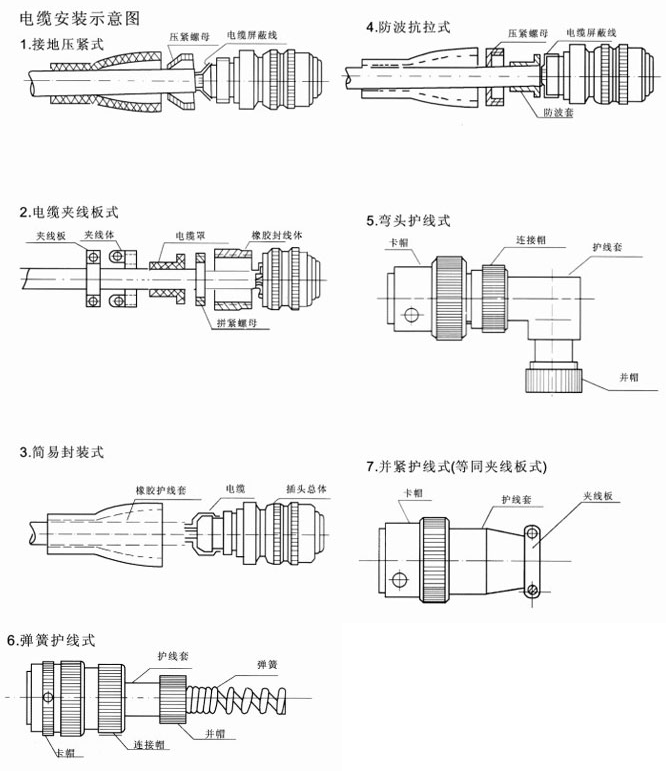

电缆装置示意图:

70

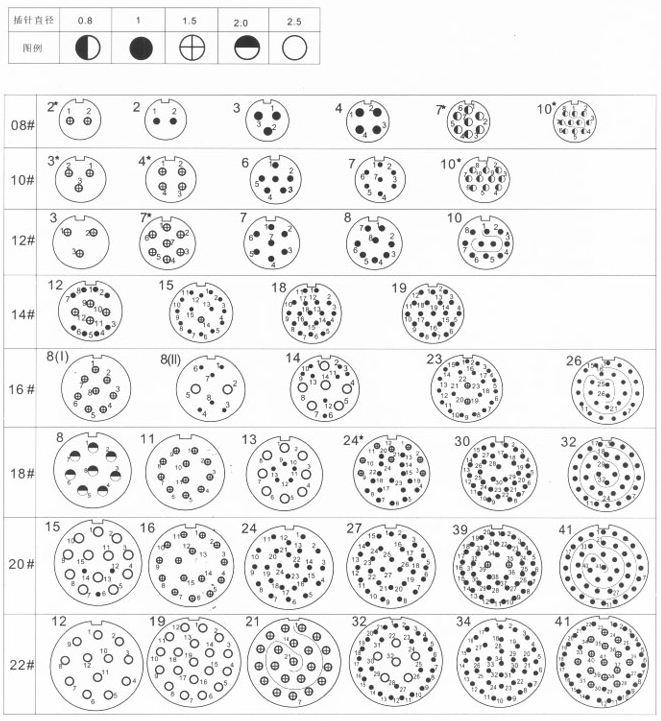

Y50X类圆形连接器接触件组合代号图表:

71

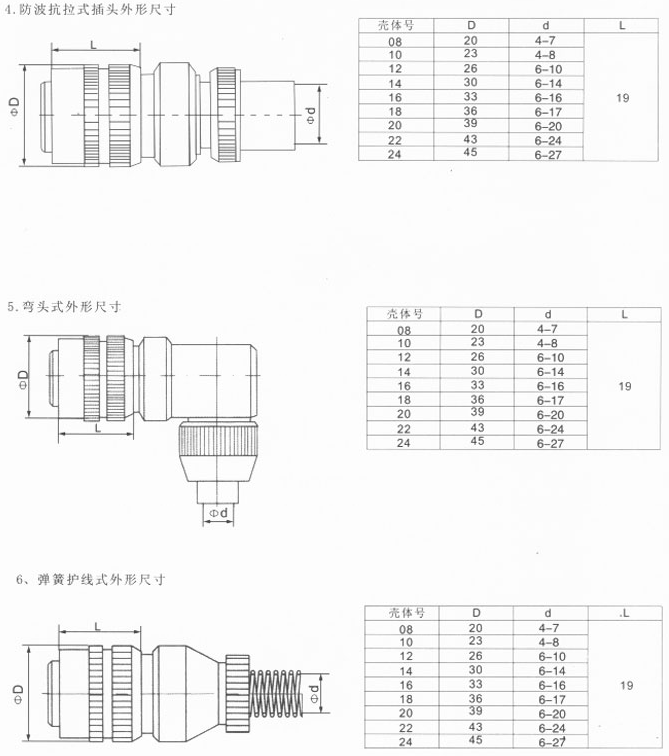

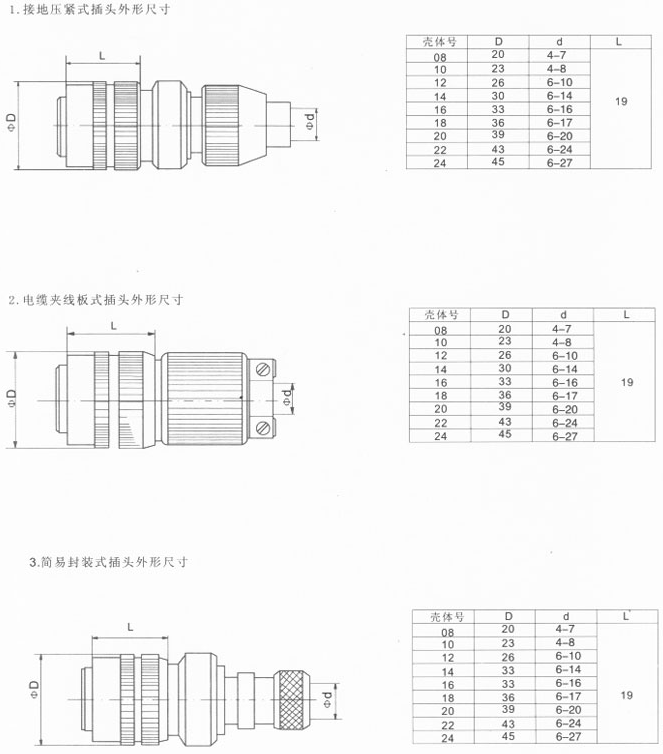

插头外形尺寸:

72

73











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
